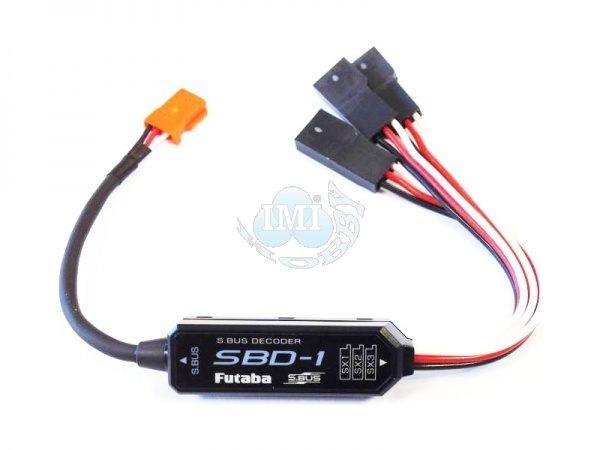

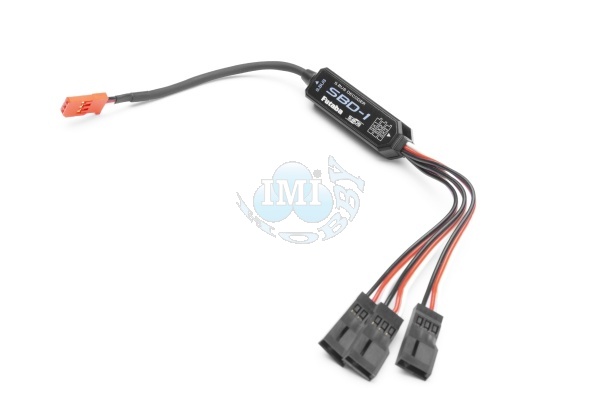

S.BUS Decoder SBD-1 (200 mm)

Dekodér S-BUS umožňujúci pripojenie až troch klasických serv k zbernici S-BUS s káblami s celkovou dĺžkou 20 cm. Vhodný pre analógové aj digitálne servá so štandardným napájaním 4,8-6,0 V (4-5čl. NiMH). Nie je použiteľné pre S-BUS2.
Káblový dekodér S-BUS umožňujúci pripojenie až troch klasických serv k sériovej zbernici S-BUS, vhodný pre analógové aj digitálne servá so štandardným napájaním 4,8-6,0 V (4-5čl. NiMH). Nie je možné použiť pre zbernicu S-BUS2.

Jednotlivým výstupom SBD-1 je možné priradiť ľubovoľné čísla kanálov, takže pripojené klasické servá budú reagovať na riadiaci signál daného kanála. Čísla kanálov je výstupom dekodéra možné priradiť s pomocou:

SBC-1 programátora S.BUS kanálov
USB programátora CIU-3 alebo CIU-2 s obslužným programom pre PC
vysielača Futaba umožňujúceho nastavovanie S:BUS serv
Pri programovaní dekodéra sa postupne pomocou nastavovacieho tlačidla volia jednotlivé výstupy dekodéra a programovacím zariadeniam sa priradia požadované kanály. Činnosť dekodéra je signalizovaná LED diódou.

Používanie dekodéra: Vstup SBD-1 sa zapojí do S.BUS portu prijímača (alebo do rozbočovača zapojeného do S.BUS portu) a na výstupy sa pripoja klasické servá (analógové aj digitálne). Pripojiť je možné rovnako aj S.BUS servo; v tom prípade bude S.BUS servo pracovať ako klasické na kanáli, ktorý je nastavený pre daný výstup SBD-1, nie na kanáli uloženom v pamäti serva.

Súprava obsahuje: dekodér SBD-1, návod.

• Napájanie (menovité napätie) [V] 4.8 - 6
• Dĺžka s káblami [mm] 200
• Dĺžka [mm] 41.8
• Šírka [mm] 12.3
• Výška [mm] 8.4
