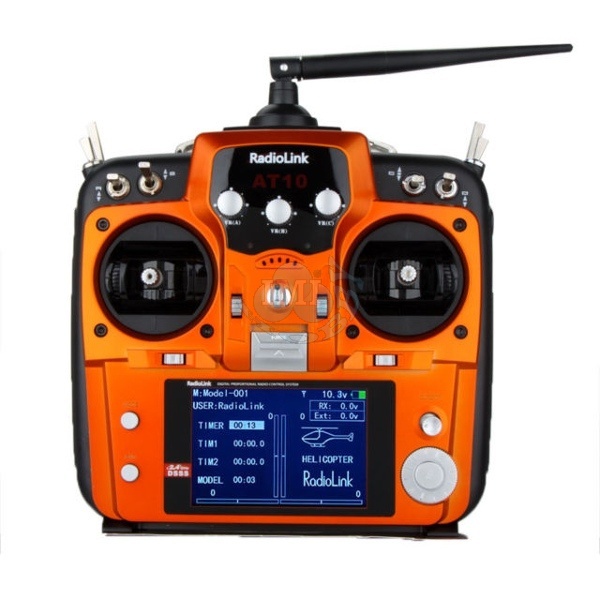

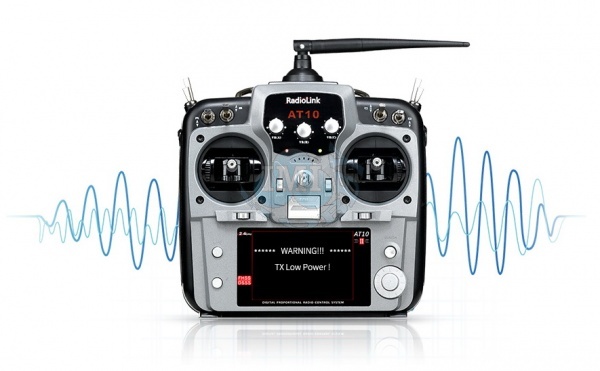

TX Vysielač RadioLink AT10II 12 kanálov
Ideálne pre profesionálne letecké drony, poľnohospodárske drony a priemyselné drony, lietadlá, lode, autá a všetky modelárske prostriedky
Dostatočne jednoduché pre začiatočníka a dostatočne sofistikované pre odborníka
Najlepšia bomba za Vaše peniaze.
Kompatibilné s R12DS, R12DSM, R9DS, R6DS, R6DSM
Hybridné rozšírené spektrum DSSS a FHSS
Hybridné rozšírené spektrum DSSS* a FHSS*, 16-kanálové pseudonáhodné frekvenčné preskakovanie a modulácia QPSK* zaisťujú vynikajúci výkon proti rušeniu, vysoko konštantný a stabilný prenosový signál prítomný na všetkých 12 kanáloch AT10II.
Skutočná riadiaca vzdialenosť AT10II je 4000 metrov vo vzduchu.

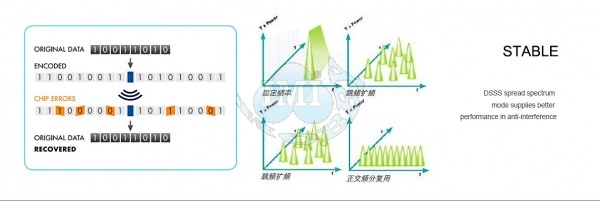

- Priame sekvenčné prenosy rozšíreného spektra znásobujú údaje signálom "šumu". Tento šumový signál je pseudonáhodná sekvencia 1 a -1 pri frekvencii vyššej ako pôvodný signál.
- Frekvenčné preskakovanie rozptýleného spektra ponúka tri hlavné výhody: signály sú vysoko odolné voči úzkopásmovému rušeniu, ťažko sa zachytávajú a môžu zdieľať frekvenčné pásmo s mnohými typmi konvenčných prenosov s minimálnym rušením.
- Quadrature Phase Shift Keying prenáša dva informačné bity kombinované ako jeden symbol pre stabilný prenosový signál.
Dosah 4 km (2,5 míle)
- Vysielacia anténa s vysokým ziskom 7 dBi a nízky šum signálu so šírkou pásma kanála* 5,0 MHz zaisťujú riadiacu vzdialenosť AT10II až 4000 metrov.
- Prijímač R12DS, s diverzitou anténou, podporuje súčasný výstup signálu SBUS a PWM, pokrytie signálu všade naokolo, nikdy sa nebojí kopcovitého terénu.
- AT10II je vynikajúcou voľbou pre profesionálne letectvo, poľnohospodárske a priemyselné drony.
* Maximálny dosah sa testuje v nerušenom priestore bez rušenia
* Vysoký zisk: Zisk antény je odrazom maximálnej vzdialenosti, čím vyšší zisk, tým väčší dosah.
* Šírka pásma: Rozdiel medzi hornými a dolnými frekvenciami v pásme frekvencií. AT10II využíva 2400 MHz až 2483.5 MHz.

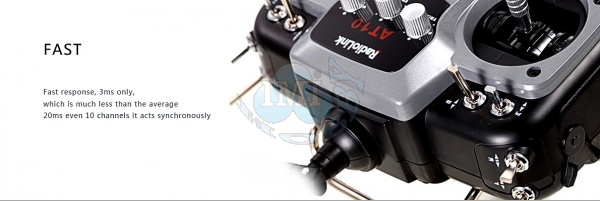

Odozva 3 ms
- Úplne nové vysokorýchlostné procesné obvody poskytujú zvýšenú stabilitu a presnosť.
- Všetkých dvanásť kanálov reaguje súčasne do 3 ms, vďaka čomu má AT10II vynikajúce ovládanie v najnáročnejších situáciách
Rýchlo sa prispôsobí všetkým typom modelov
- Dostatočne jednoduché na to, aby začiatočník pochopil, a dostatočne sofistikované pre odborníka.
- Prispôsobiteľné modely zahŕňajú vrtuľník, lietadlo, vetroň, multikoptéru, auto, loď a robota.
- Viaceré funkcie pre každú triedu modelu. Päť naprogramovaných letových charakteristík pre každý model.
- Úplne prispôsobiteľné prepínače (8), voliče (3) a posuvníky (2) podľa ich špecifických potrieb.
- Vysielač automaticky prepína rozloženie v závislosti od zvoleného režimu.
Vysoko kvalitné komponenty a efektívny dizajn obvodov zaisťujú maximálnu presnosť
- Úplne nový obvod IC 4096 minimalizuje chvenie serva.
- Optimálny dizajn rozloženia PCB a rovnaký potenciometer FUTABA produkujú veľmi stabilný výstup signálu, že maximálny chvenie PWM je 1.84 us so štandardom iba 0.25 us, čo je rozhodujúce pre presné lietanie.

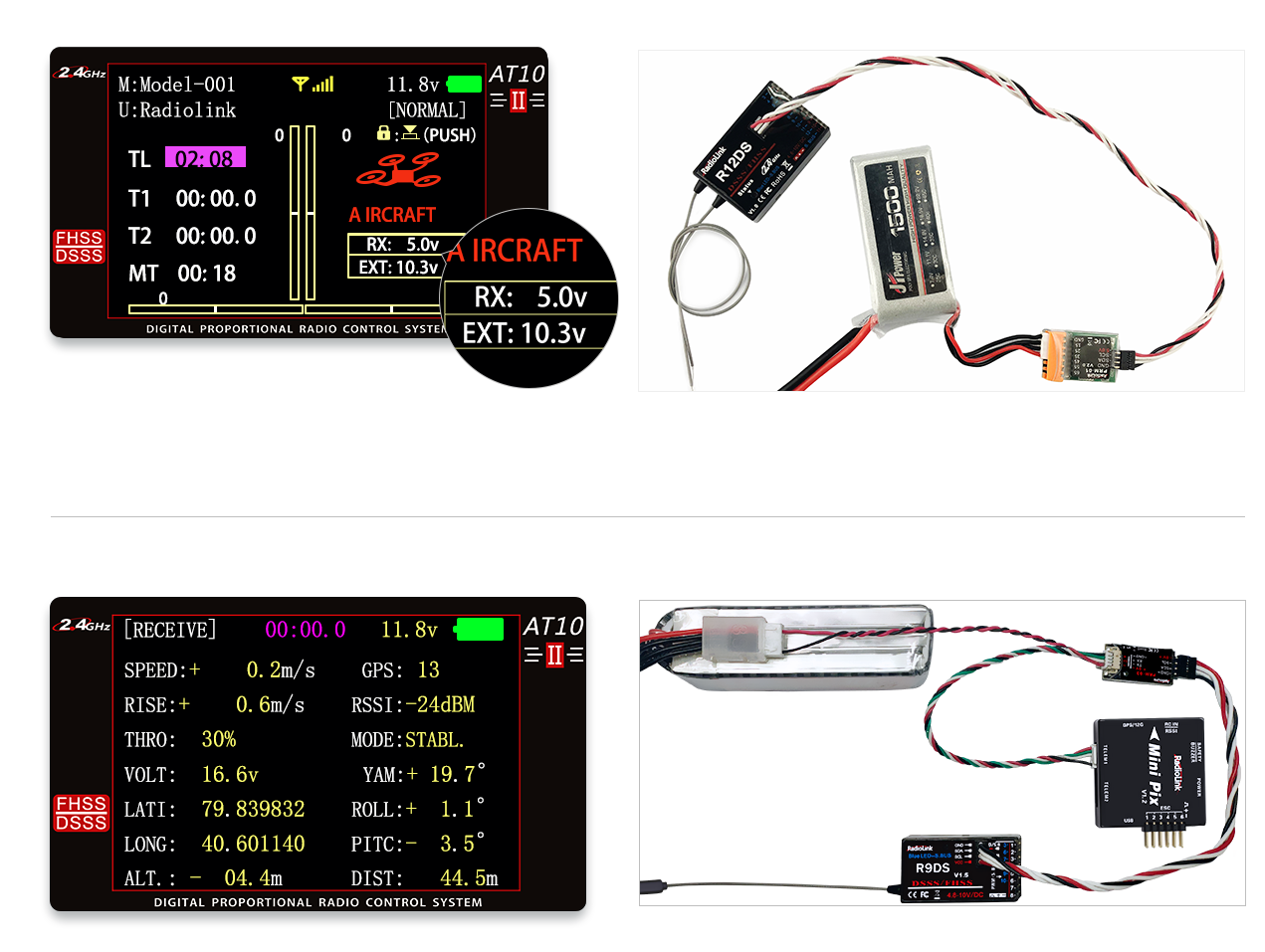

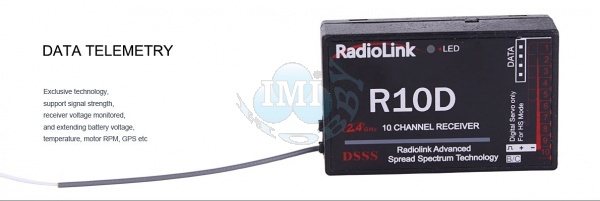

Vstavaná Telemetria v reálnom čase
- Údaje modelu v reálnom čase umožňujú používateľom prijímať dôležité informácie na displeji Radiolink AT10II.

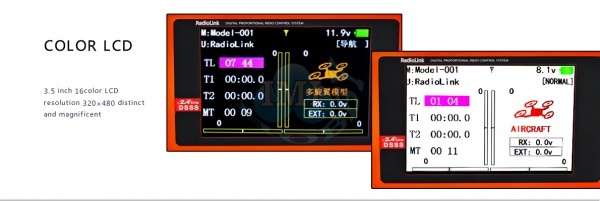

- Veľká obrazovka s rozmermi 5 x 3 1/2" so šestnástimi farbami je ľahko čitateľná.
- Po spárovaní s objtage telemetrický modul PRM-01, model objtage sa zobrazí.
- S informačným telemetrickým modulom OSD PRM-03 a krížovým letom letového ovládača, PIXHAWK, Mini Pix, TURBO PiX a APM,
- model objtage, rýchlosť, stúpanie, plyn, zemepisná dĺžka, zemepisná šírka, nadmorská výška, GPS, RSSI, letový režim, vybočenie, naklonenie, sklon a vzdialenosť sa zobrazí.
- Po spárovaní s modulom telemetrie napätia PRM-01 sa zobrazí modelové napätie.
- Pomocou telemetrického modulu OSD PRM-03 a letového ovládača PIXHAWK, Mini Pix, TURBO PiX a APM sa zobrazí napätie modelu, rýchlosť, stúpanie, plyn, zemepisná dĺžka, zemepisná šírka, nadmorská výška, GPS, RSSI, letový režim, stáčanie, klopenie, stúpanie a vzdialenosť.

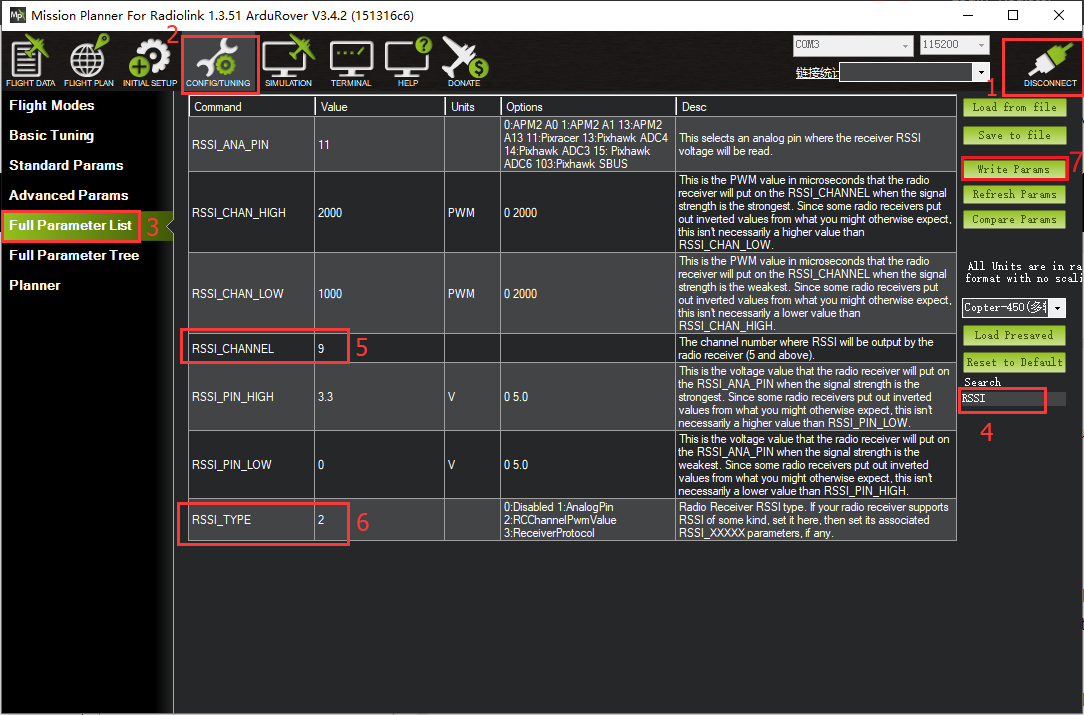

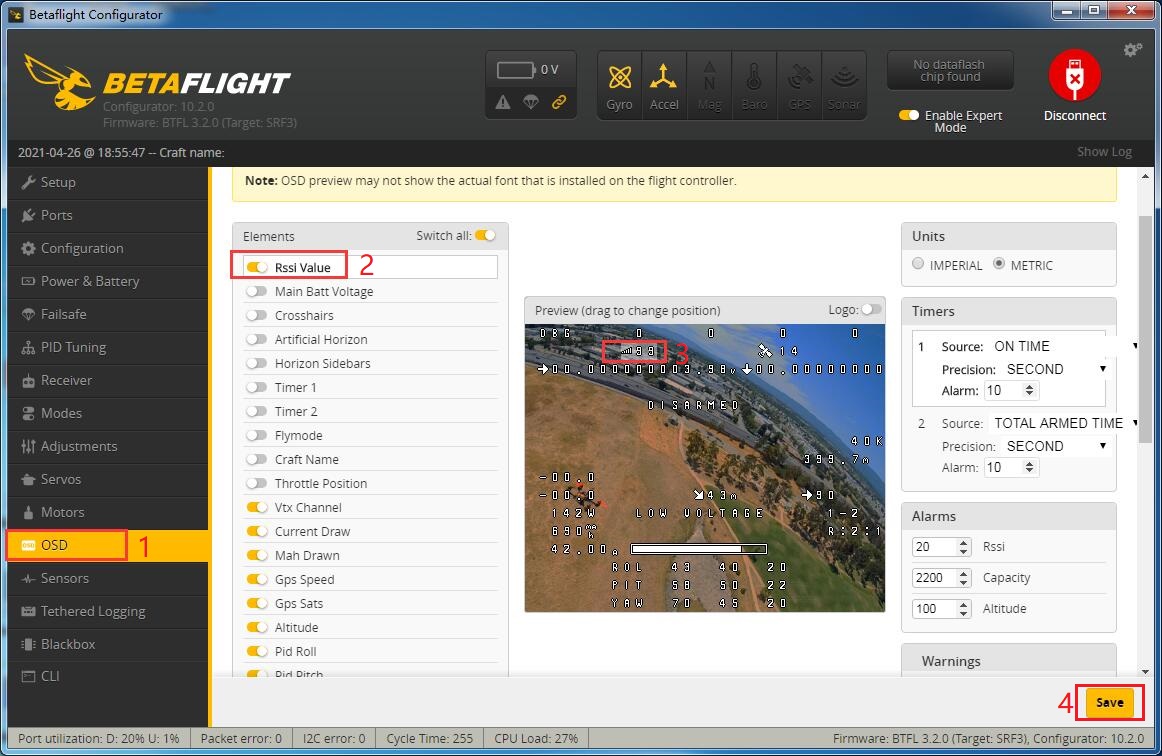

Výstupná hodnota RSSI z prijímača na monitor FPV
Telemetria RSSI v reálnom čase počas pretekov

Kompatibilné so SBUS, PPM a PWM
- SBUS, PPM a PWM môžu pracovať súčasne pre bezproblémové ovládanie používateľa.
- Štandardný prijímač R12DS je vybavený prijímačom s výstupom signálu SBUS a PWM.
- Radiolink AT10II je kompatibilný s prijímačmi R6DSM, R6DS, R9DS a R12DSM RadioLink okrem R12DS.
- Kompatibilné prijímače pokrývajú širokú škálu lietadiel, aby vyhovovali najnáročnejším aplikáciám zákazníka.
Programovateľné ovládanie mixu
- Ľahko zrozumiteľné zobrazenie grafu na nastavenie parametrov.
- Kanály päť až dvanásť je možné naprogramovať na akékoľvek pokročilé nastavenie*.
- Funkciu Airbrake je možné nastaviť pomocou vopred naprogramovaných mixov.
- Multi mix, ako je zmes krídiel s výškovkou alebo zmes klapiek s krídlami pre modely s pevnými krídlami alebo chvostom v tvare V.
- Dvanásť-kanálová RC súprava 2.4GHz FHSS / DSSS s krížovými ovládačmi, 8 prepínačov, 5 otoč. ovládačov. Telemetrický prijímač R12DS. Pamäť 15 modelov, mixy akro, vetrone, heli, koptéry, až 5 rokov. režimov, voľne priraditeľné ovládače a prepínače, telemetrie na displeji.
Pripravený na simulátor
- AT10II obsahuje funkciu rozhrania simulátora, ktorá je kompatibilná s väčšinou softvérových balíkov simulátorov lietadiel*.
- V režime simulátora sa RF AT10II môže vypnúť, aby sa šetrila energia batérie.
- Port simulátora (na zadnej strane AT10II) je schopný nielen komunikácie so simulátorom, ale aj s Wireless Trainer Link*.
* Softvér simulátora sa predáva samostatne. Kompatibilitu s vysielačom RadioLink AT10II nájdete v špecifikáciách softvéru MFG
Aktualizácie na báze USB
- Radiolink AT10II sa dá ľahko aktualizovať na najnovší firmvér pomocou USB kábla a počítača.

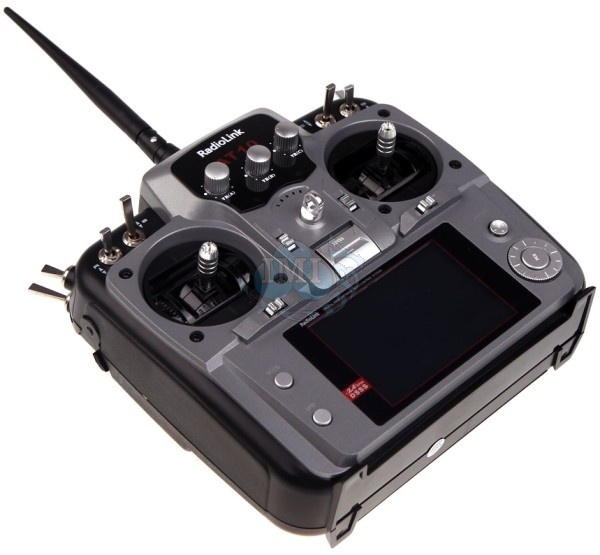

Ergonomický dizajn
- Radiolink AT10II určený pre odborníkov aj začiatočníkov.
- Spínače v rôznych dĺžkach umožňujú AT10II jednoduché rozpoznanie a používanie.
- Dlhé kardanové palice zvyšujú presnosť pohybov. Režim 1 alebo 2 je možné určiť pri objednávaní. Používatelia môžu zmeniť režim vysielača pomocou softvérového nastavenia (všetky podrobnosti nájdete v používateľskej príručke).
- Vrátane držiaka pružiny plynovej páky*. Používatelia si môžu nastaviť plyn tak, aby vyhovoval ich špecifickým potrebám.
- Vďaka užívateľsky prívetivému dizajnu pre každú obsluhu a manipuláciu sa AT10II stáva vynikajúcim vysielačom pre rekreáciu, šport, súťaže alebo 3D lietanie.
*Držiak pružiny škrtiacej klapky: Držiak pružiny plynovej páky umožňuje automatický návrat plynu do neutrálnej (strednej) polohy.
Konštrukcia napájacieho obvodu poskytuje dlhšiu životnosť batérie
- Spínaný napájací zdroj (SMPS) robí prevádzkový amperage Radiolink AT10II iba 105 mA (alebo menej), spotrebuje o 50 % menej energie ako podobné produkty.
- Vysielač môže pracovať dvanásť hodín s 1800 mAh LiPo batériou.
- Vďaka univerzálnemu konektoru JST je Radiolink AT10II ľahko prispôsobiteľný pre rôzne rozloženia batérií: 8ks AA batérií, LiPo batéria (2S-4S), 18650 lítiová, Li-ion, NiMH alebo NiCad batéria.
Venujte pozornosť: ak na napájanie AT10II používate lítium 18650, uistite sa, že lítium 18650 je s konektorom JST a rozmery puzdra na batériu sú 115*32*30.5 mm (D*Š*V=4.53"*1.26"*1.2")
Ochrana proti prepólovaniu
- Softvérová technológia ochrany napätia RadioLink zaisťuje, že vysielač aj prijímač sú chránené pred pripojením s opačnou polaritou.
- Rozmery batériového boxu: 115 (D) x 32 (Š) x 30,5 (V) mm (4,5" x 1,25" x 1,2")
- Prevádzkové napätie: od 7,4 do 15,0 V
Viaceré alarmy
- Konfigurovateľné zvukové a hlásené alarmy signalizujú potenciálne problémy, ako je nízka hodnota RSSI, nízke napätie modelu, nízke napätie prijímača alebo nízke napätie vysielača.
Funkcie
- (1) Dvanásť kanálov (5 až 12 programovateľných používateľom)
- (2) Používateľské meno a nastavenie modelu je možné uložiť (až 15 lietadiel)
- (3) RSSI a telemetria
- (4) Výstup vysielača väčší ako 100 mW
- (5) Prevádzkové napätie 7,4 až 15,0 V, prúd <105 mA
- (6) Nastaviteľný jas a kontrast displeja
- (7) Viaceré alarmy
- (8)Systém Fail Safe: zapne sa pri strate čistého signálu alebo ak je batéria prijímača takmer vybitá
- (9) Servo spätný chod
- (10) Nastavenie koncového bodu serva
- (11) Nastaviteľný limit zdvihu serva (zabraňuje zaseknutiu tlačnej tyče)
- (12) Funkcia Servo Cycle pomáha lokalizovať problémy so servami
- (13) Nastaviteľná dĺžka a napätie kardanovej tyče
- (14) Duálne, trojité a exponenciálne sadzby
- (15) Digitálne ovládané prepínače trimu
- (16) Program Sub-Trim mení neutrálnu polohu serva
- (17) Kompatibilné odľahčenie: R12DS (štandardný balík), R12DSM, R9DS, R6DS a R6DSM
Dvanásť-kanálová RC súprava 2.4GHz FHSS / DSSS s krížovými ovládačmi, 8 prepínačov, 5 otoč. ovládačov. Telemetrický prijímač R12DS. Pamäť 15 modelov, mixy akro, vetrone, heli, koptéry, až 5 rokov. režimov, voľne priraditeľné ovládače a prepínače, telemetrie na displeji.
AT10II je dvanásťkanálový počítačový vysielač pre pokročilých rekreačné a športové modelárov umožňujúci komfortné ovládanie všetkých v súčasnosti bežných typov modelov - motorových akrobatických modelov, vetroňov, vrtuľníkov, multikoptér, áut a iné pozemnej techniky i lodí. Vyznačuje sa praktickou skrinkou dokonale padnúce do ruky s klasickým, rokmi prevereným ergonomickým rozmiestnením ovládacích prvkov.

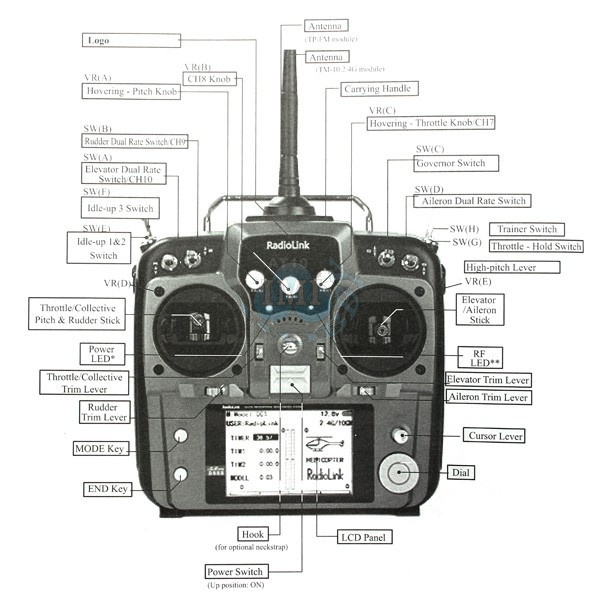

Ovládacie prvky: Pre ovládanie hlavných funkcií slúži presné krížové ovládače s nastaviteľnou silou neutralizačných pružín a možnosťou presunutie aretovanej osi pre plyn vľavo alebo vpravo. Vďaka tomu môžete ľubovoľne voliť prevádzkové módy krížových ovládačov 1-4. Páky ovládačov majú nastaviteľnú dĺžku, môžete tiež dokúpiť dlhé hliníkovej hlavice (so závitom M3). Digitálne trimy majú zvukovou signalizáciou krokovanie a grafické zobrazenie polôh na displeji. Sú umiestnené mierne excentricky a sú ľahko dosiahnuteľné. Ďalšie proporcionálny funkcie môžu ovládať dva otočné ovládače na bokoch vysielača s mechanicky aretovanú stredovou polohou a tri gombíky umiestnené v strede nad hlavným vypínačom. 8 prepínačov (z toho tri trojpolohové a jeden momentový dvojpolohový) môže slúžiť ako kanálové prepínače, pre prepínanie letových režimov alebo zapínanie / vypínanie mixov. Ovládacie prvky sú voľne priraditeľné.
Napájanie vysielača: AT10II umožňuje pre napájanie použiť širokú škálu zdrojov: 8 alkalických batérií vkladaných do držiaka dodávaného s vysielačom, NiMH akumulátorové sady s 8 článkami (veľkosť AA, tužkové) alebo dvoj- až štvorčlánkovou sady LiPo, LiFe, Li-ion. Napätie akumulátora je zobrazované na displeji v číselnej aj grafickej podobe, prahová úroveň signalizácia nízkeho napätia je nastaviteľná. Odporúčame naše 9,6 V NIMH sady z článkov s nízkym samovybíjaním (Eneloop, RayLong) vyrábané vysielači priamo na mieru a opatrené odbočkou pre nabíjanie.
Prenosový systém: AT10II používa unikátnu technológiu Radiolink používajúci simultánne DSSS a FHSS prenos s frekvenčným preskokom zaisťujúce veľký dosah, spoľahlivosť a vynikajúcu odolnosť voči rušeniu. Systém umožňuje prenos telemetrických dát z prijímača a ich zobrazenie na displeji vysielača.
Užívateľské rozhranie: Pre programovanie vysielača slúži otočné 3D programovacie koliesko / tlačidlo, dve tlačidlá a miniatúrne joystick kurzora spolu s podsvieteným farebným grafickým LCD displejom. Displej má nastaviteľný kontrast a voľbu režimu zobrazenia "farebné na čiernom" alebo "farebné na bielom" pre dokonalé prispôsobenie okolitým svetelným podmienkam.
Programové vybavenie: Programové vybavenie je klasického typu s predprogramovanými mixy a programovými šablónami pre rôzne typy modelov. AT10II má pamäť pre 15 modelov.
Prevádzkové menu má tri základné obrazovky: Štartovacie obrazovka slúži na obsluhu vysielača v normálnej prevádzke - zobrazuje typ a meno zvoleného modelu, aktuálny letový režim, používaný typ prijímača, polohy digitálnych trimov, napájacie napätie vysielača, údaje časomiery a pri použití telemetrického prijímača tiež napájacie napätie prijímača. Obrazovka telemetria prehľadne zobrazuje údaje zo všetkých pripojených telemetrických čidiel a modulov a obrazovka Servo monitora poskytuje grafické znázornenie pohybov serv vo všetkých kanáloch.
Programové menu je vždy rozdelené pre prehľadnosť na dve časti - základné menu BASIC obsahuje základné systémové nastavenia vysielača, základné nastavenie modelu (typ modelu, priradenie ovládačov a prepínačov, veľkosti a zmysly výchyliek, trimy subtrimy, dvojité výchylky a exponenciálmi atď.). Pokročilé menu ADVANCE obsahuje voľne programovateľné mixy, špeciálne mixy špecifické pre daný typ modelu (krivky plynu a kolektívu, butterfly mix, mix pre motýlikové chvostové plochy atď.).

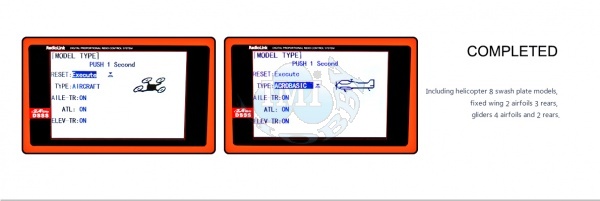

Predprogramované typy modelov
- Vetroň (1 krídelko + 1 klapka)
- Vetroň (2 krídelká + 1 klapka)
- Vetroň (2 krídelko + 2 klapky)
- Motorové akrobatické lietadlo
- vrtuľník
- Multikoptéra
Predprogramované mixy a funkcie
- Nastavenie zmysle výchyliek serv
- Nastavenie koncových bodov výchyliek
- Subtrim
- Veľkosť kroku trimu
- dvojité výchylky
- Nastavenie rýchlosti pohybu serv
- Exponenciálny priebeh výchyliek
- zhasínanie motora
- bezpečný voľnobeh
- Núdzové výchylky Failsafe
- Diaľkové riadenie zisku gyra pre vrtuľníky i lietadlá
- tri časomiery
- Učiteľ-žiak
- Servo monitor
- flaperony
- elevony
- Motýlikové chvostové plochy
- 8 voľne programovateľných mixov (4 lineárna, 4 s 5-bodovou krivkou)
- aerodynamické brzdy
- Ovládanie zakrivenie odtokovej hrany pre vetrone
- Mix krídelká-smerovka
- Mix výškovka-klapky
- Mix klapky-krídelká
- Ailevator - výškovka na 2 serva
- Trim klapiek
- Butterfly mix
- kopaný výkrut
- Krivka plynu (pre motorové lietadlá)
- oneskorenie plynu
- Krivka plynu (7-bodová pre vrtuľníky)
- Krivka kolektívu (7-bodová pre vrtuľníky)
- Revomix
- Mixovanie dosky cykliky (8 typov)
- Mixovanie do plynu (pre vrtuľníky)
- Limit výchyliek cykliky
- Trimovanie kolektívu a plynu pri visenie
- Trimovanie vysokého a nízkeho kolektívu
- autorotácia
- ovládanie Governor
- Letové režimy (až 5 režimov pre vetrone a vrtuľníky)
- Letové režimy letové riadiace jednotky pre multikoptéry a Drone
Micro USB zásuvka slúži pre aktualizáciu firmvéru s pomocou PC.
Zásuvka učiteľ-žiak slúži pre ovládanie modelov systémom dvojitého riadenia dvoma vysielačmi Radiolink prepojenými káblom učiteľ-žiak; AT10II môže slúžiť ako vysielač učiteľský aj žiacky. V úlohe učiteľského vysielača umožňuje žiakovi odovzdávať všetky kanály alebo len vybrané; žiakovi je možné tiež odovzdávať čiastočnú kontrolu. Okrem klasického kábla (1RL0058) je možné použiť aj bezdrôtové prepojenie využívajúce prijímač s PPM výstupom zapojený pomocou špeciálneho adaptéra (1RL0056) do zásuvky učiteľ-žiak učiteľského vysielače; prijímač je spárovaný so žiackym vysielačom
Telemetria: Pri použití telemetrického prijímača (R12DS, R9DS) je na displeji vysielača zobrazované napájacie napätie prijímača a sila signálu (s nastaviteľnou prahovou úrovňou pre výstražnú signalizáciu). Po pripojení telemetrického modulu PRM-01 je merané a zobrazované tiež napätie pohonného akumulátora (1-6S LiPo).
Popruh: AT10II môžete zavesiť okolo krku na stredový záves s pomocou popruhu (predáva sa samostatne).

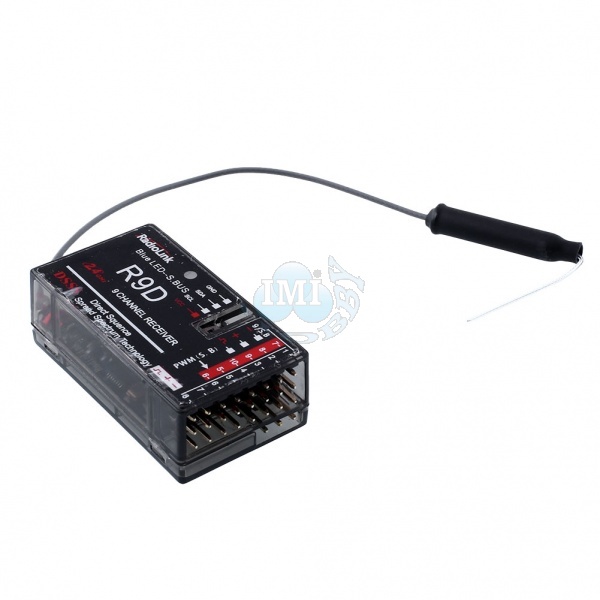

Kompatibilné prijímače

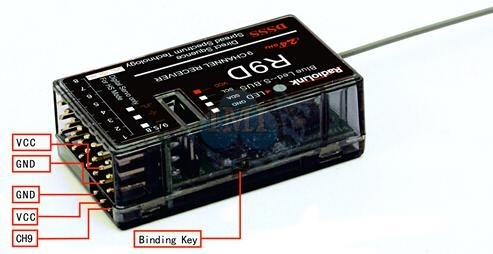

Telemetrické, plný dosah: R9DS, R12DS
Netelemetrické, plný dosah: R12DSM Mini
Netelemetrické, obmedzený dosah: R6DS, R6DSM Mini

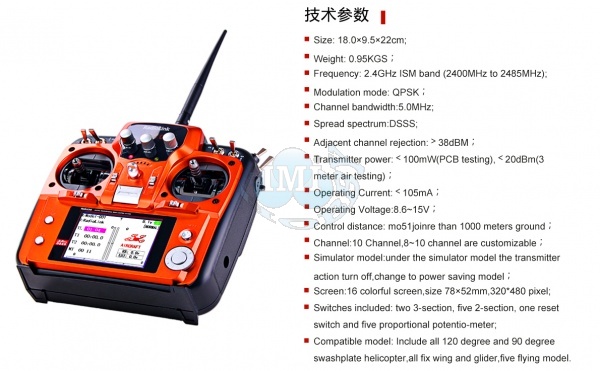

Modulácia/Kódovanie 2.4GHz FHSS / DSSS
Počet kanálov 12
Hmotnosť (vr. 8x AA NiMH Tx aku) [g] 872
Napájanie (8x alkalické AA batérie) [V] 12
Napájanie (8x AA NiMH) [V] 9.6
Napájanie LiXX článkov 2 - 4

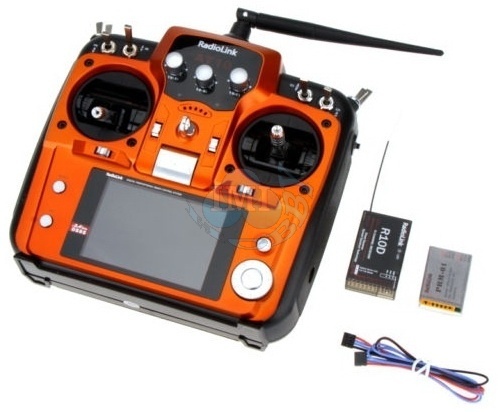

Sada obsahuje:
Vysielač AT10II
12-kanálový telemetrický prijímač R12DS
Telemetrický modul pre meranie napätia PRM-01 s káblom
Návod na obsluhu |
